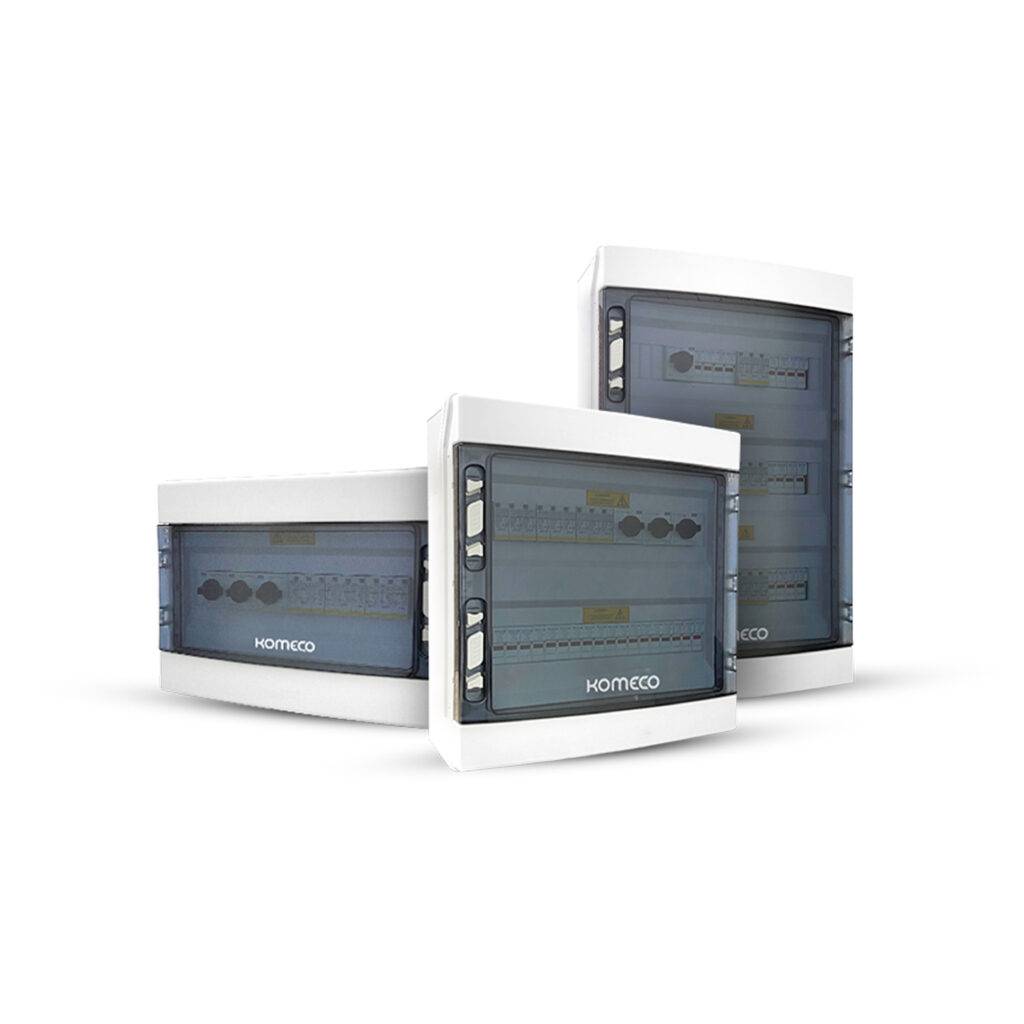

String Box

600~1300Vcc

TENHA A SEGURANÇA DE UM SISTEMA FOTOVOLTAICO PROTEGIDO COM A STRING BOX DA KOMECO

A String Box é um equipamento muito importante no sistema fotovoltaico, pois é ele que faz a proteção da parte CC (corrente contínua). Ela fica instalada entre os módulos fotovoltaicos e os inversores. A String Box isola o sistema de produção de energia com o propósito de minimizar o risco de acidentes elétricos, como os curtos-circuitos e os surtos elétricos. Dessa forma a String Box protege os componentes do inversor e dos módulos fotovoltaicos.

MATERIAIS DE QUALIDADE ROBUSTA RESISTENTES DE VERDADE

A caixa da String Box é feita em plástico de engenharia ABS com grau de proteção IP65 e IK08. Possui material extremamente resistente, desenvolvido para que projeta o equipamento em situações de impacto e quedas.

DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS

Para proteger o sistema fotovoltaico contra sobrecargas de energia, a String Box é equipada com um dispositivo de proteção contra surtos (DPS). Esse dispositivo é responsável por desviar a corrente da sobrecarga para o aterramento em uma fração de segundo, mantendo seu equipamento seguro.

KIT INSTALAÇÃO

Nós queremos facilitar para você. As String Box da Komeco vêm com todos os componentes essenciais para ter uma caixa totalmente hermética. Prensa-cabos multivias (facilitando a marcação e locação das entradas e saídas), terminais ilhós para todas as conexões, bucha S8 com parafuso para fixação em alvenaria e tapa furos para caixa.

A SOLUÇÃO COMPLETA

A Komeco possui a solução completa em sistemas fotovoltaicos. Isso significa que você terá o MAIOR E MELHOR APROVEITAMENTO possível do seu sistema, além de tornar seu sistema mais seguro, pois todos os nossos passam pelos mais rigorosos testes de controle de qualidade para garantir que você estará recebendo o melhor possível.

Como faço para adquirir o

STRING BOX?

Diferenciais

Especificações

MODELO	STRING BOX KO22 2E -2S - 600VCC
CÓDIGO	3300911064
CÓDIGO DE BARRAS	7899369820366
NCM	85371090
NÚMERO DE ENTRADA	2
NÚMERO DE SAÍDA	2
TENSÃO NOMINAL CC	600 V
CORRENTE MÁXIMA DE ENTRADA POR STRING	32 A
CORRENTE MÁXIMA POR SAÍDA	32 A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10A-442V-9121-B15.9 (4P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 800DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	238x231x118
Peso kg	2,3kg

MODELO	STRING BOX KO22 2E - 2S - 1010VCC
CÓDIGO	3300911552
CÓDIGO DE BARRAS	7899369826153
NCM	85372090
NÚMERO DE ENTRADA	2
NÚMERO DE SAÍDA	2
TENSÃO NOMINAL CC	1000V
CORRENTE MÁXIMA DE ENTRADA POR STRING	32 A
CORRENTE MÁXIMA POR SAÍDA	32 A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10A-442V-9121-B15.9 (4P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	238x231x113
Peso kg	2,3kg

MODELO	STRING BOX KO22 4E - 2S - 1010VCC
CÓDIGO	3300911808
CÓDIGO DE BARRAS	7899369826276
NCM	85372090
NÚMERO DE ENTRADA	2 OU 4
NÚMERO DE SAÍDA	2
TENSÃO NOMINAL CC	1000V
CORRENTE MÁXIMA DE ENTRADA POR STRING	16 A
CORRENTE MÁXIMA POR SAÍDA	32 A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10A-442V-9121-B15.9 (4P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	310x246x148
Peso kg	2,5kg

MODELO	STRING BOX KO22 6E - 3S/2 - 1010VCC
CÓDIGO	3300911809
CÓDIGO DE BARRAS	7899369826283
NCM	85372090
NÚMERO DE ENTRADA	6
NÚMERO DE SAÍDA	3
TENSÃO NOMINAL CC	1000V
CORRENTE MÁXIMA DE ENTRADA POR STRING	16 A
CORRENTE MÁXIMA POR SAÍDA	32 A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10A-421V-9121U-B15.9 (2P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	418x286x148
Peso kg	3,5kg

MODELO	STRING BOX KO22 9E - 3S/2 - 1010VCC
CÓDIGO	3300911810
CÓDIGO DE BARRAS	7899369826290
NCM	85372090
NÚMERO DE ENTRADA	9
NÚMERO DE SAÍDA	3x2
TENSÃO NOMINAL CC	1000V
CORRENTE MÁXIMA DE ENTRADA POR STRING	16,66 A
CORRENTE MÁXIMA POR SAÍDA	50 A
FUSÍVEL ENTRADA CC	20A
CHAVE SECCIONADORA	MDC10-040-1000-431V-9121U-B15.9 (3P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	418x467x148
Peso kg	5,6kg

MODELO	STRING BOX KO22 12E - 3S/2 - 1010VCC
CÓDIGO	3300911811
CÓDIGO DE BARRAS	7899369826306
NCM	85372090
NÚMERO DE ENTRADA	12
NÚMERO DE SAÍDA	3x2
TENSÃO NOMINAL CC	1000V
CORRENTE MÁXIMA DE ENTRADA POR STRING	12,5 A
CORRENTE MÁXIMA POR SAÍDA	50 A
FUSÍVEL ENTRADA CC	20A
CHAVE SECCIONADORA	MDC10-040-1000-431V-9121U-B15.9 (3P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	418x586x148
Peso kg	7,1kg

MODELO	STRING BOX KO23 12E - 4S/3 - 1100VCC
CÓDIGO	3300913377
CÓDIGO DE BARRAS	7899369835353
NCM	85372090
NÚMERO DE ENTRADA	12
NÚMERO DE SAÍDA	4x3
TENSÃO NOMINAL CC	1100V
CORRENTE MÁXIMA DE ENTRADA POR STRING	15A
CORRENTE MÁXIMA POR SAÍDA	45A
FUSÍVEL ENTRADA CC	20A
CHAVE SECCIONADORA	MDC10-040-1000-41V-9121-N15.9
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	418x586x148
Peso kg	7,5kg

MODELO	STRING BOX KO22 20E -10S - 1100VCC
CÓDIGO	3300911311
CÓDIGO DE BARRAS	7899369828027
NCM	85372090
NÚMERO DE ENTRADA	20
NÚMERO DE SAÍDA	10
TENSÃO NOMINAL CC	1100 V
CORRENTE MÁXIMA DE ENTRADA POR STRING	19 A
CORRENTE MÁXIMA POR SAÍDA	38 A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	SIM38-DB-4B
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	CITEL - DS50PV 1000DC - Imax 40kA - tipo II
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO (L x A x P) mm	531x600x150
Peso kg	30Kg

MODELO	STRING BOX KO25 1E-1S 600-1300VDC
CÓDIGO	3300914454
CÓDIGO DE BARRAS	7899369857706
NCM	85372090
NÚMERO DE ENTRADA	1
NÚMERO DE SAÍDA	1
TENSÃO NOMINAL CC	670V
CORRENTE MÁXIMA DE ENTRADA POR STRING	25A
CORRENTE MÁXIMA POR SAÍDA	25A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	1 X OTDC25AF3 ABB
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	1 X VAL-MS 600DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	231x238x118 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	241x248x128 mm
Peso kg	2,3kg

MODELO	STRING BOX KO25 4E-2S/2 1000- 1300VDC
CÓDIGO	3300914455
CÓDIGO DE BARRAS	7899369857713
NCM	85372090
NÚMERO DE ENTRADA	2 OU 4
NÚMERO DE SAÍDA	2 OU 4
TENSÃO NOMINAL CC	1170V
CORRENTE MÁXIMA DE ENTRADA POR STRING	32A
CORRENTE MÁXIMA POR SAÍDA	32A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	2 X OTDC32AF3 ABB
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	2 X VAL-MS 1000DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	436x310x148 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	446x320x158 mm
Peso kg	3,3kg

MODELO	STRING BOX KO25 6E-3S/2 1000- 1300VDC
CÓDIGO	3300914456
CÓDIGO DE BARRAS	7899369857720
NCM	85372090
NÚMERO DE ENTRADA	6
NÚMERO DE SAÍDA	6
TENSÃO NOMINAL CC	1170V
CORRENTE MÁXIMA DE ENTRADA POR STRING	32A
CORRENTE MÁXIMA POR SAÍDA	32A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	3 X OTDC32A3P ABB
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	3 X VAL-MS 1000DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	436x418x148 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	446x428x158 mm
Peso kg	3,5kg

MODELO	STRING BOX KO25 8E-4S/2 1000-1300VDC
CÓDIGO	3300914457
CÓDIGO DE BARRAS	7899369857737
NCM	85372090
NÚMERO DE ENTRADA	8
NÚMERO DE SAÍDA	8
TENSÃO NOMINAL CC	1170V
CORRENTE MÁXIMA DE ENTRADA POR STRING	32A
CORRENTE MÁXIMA POR SAÍDA	32A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	4 X OTDC32A3P ABB
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	4 X VAL-MS 1000DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	436x418x148 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	446x428x158 mm
Peso kg	4,5kg

MODELO	STRING BOX KO25 9E-3S/3 1000- 1300VDC
CÓDIGO	3300914458
CÓDIGO DE BARRAS	7899369857744
NCM	85372090
NÚMERO DE ENTRADA	9
NÚMERO DE SAÍDA	9
TENSÃO NOMINAL CC	1170V
CORRENTE MÁXIMA DE ENTRADA POR STRING	50A
CORRENTE MÁXIMA POR SAÍDA	50A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10-040-1000-41V-9121-N15.9 (4P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	3 X VAL-MS 1000DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	436x418x148 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	446x428x158 mm
Peso kg	4,8kg

MODELO	STRING BOX KO25 12E-6S/2 1000- 1300VDC
CÓDIGO	3300914459
CÓDIGO DE BARRAS	7899369857751
NCM	85372090
NÚMERO DE ENTRADA	12
NÚMERO DE SAÍDA	12
TENSÃO NOMINAL CC	1170V
CORRENTE MÁXIMA DE ENTRADA POR STRING	50A
CORRENTE MÁXIMA POR SAÍDA	50A
FUSÍVEL ENTRADA CC	Não aplicavel
CHAVE SECCIONADORA	MDC10-040-1000-431V-9121U-B15.9 (4P)
TENSÃO NOMINAL IMPULSIONADA (Uimp)	8 kV
SISTEMA DE ATERRAMENTO CC	POSITIVO E NEGATIVO FLUTUANTE
PROTEÇÃO DE SURTO	6 X VAL-MS 1000DC-PV/2+V - Protetor contra sobretensão tipo 2
MATERIAL	ABS
GRAU DE PROTEÇÃO	IP65
RESISTÊNCIA MECÂNICA	IK08
ACESSÓRIOS	PRENSA CABOS MULTIVIAIS, PARAFUSOS COM BUCHA PARA ALVENARIA E TAPA FUROS
DIMENSÃO PRODUTO (L x A x P) mm	586x418x148 mm
DIMENSÃO EMBALAGEM (L x A x P) mm	596x428x158 mm
Peso kg	6,6kg

Utilidades

Baixe manuais e outros documentos importantes do seu produto.

String Box

String Box KO25 600-1300VCC

Modelos:

Downloads:

String Box KO22/KO23 600-1100VCC

Modelos:

Downloads:

String Box KO22 1100VCC

Modelos:

Downloads:

Diferenciais

Especificações

Utilidades

Manual

Datasheet

Imagens

Modelo 3D

Assistência Técnica

Utilidades

Contato

Seja Credenciado

Portal do Técnico

Baixe o Aplicativo Connect Komeco

Siga a Komeco

Endereço:

Telefone SAC:

AQUECIMENTO DE ÁGUA

SOLUÇÕES HIDRÁULICAS

SOLUÇÕES PARA PISCINAS

ENERGIA SOLAR

CARREGADOR VEICULAR

CLIMATIZAÇÃO E VENTILAÇÃO

CONNECT KOMECO

CONNECT KOMECO

Aquecedor de Água a Gás

Bombas e Pressurizadores

Aquecedor Solar de Água

Condicionador de Ar
